인산철 배터리의 구조와 구성 요소

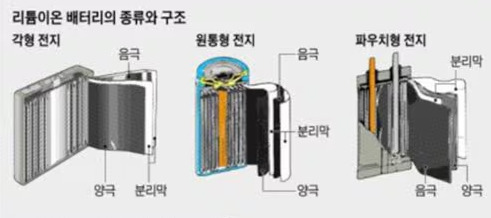

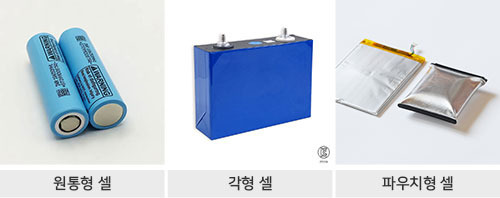

페이지 1: 인산철 배터리 셀의 종류

1. 원통형 셀

• 특징: 둥근 원통 형태의 셀로, 표준화된 크기를 가지고 있어 제작과 조립이 용이합니다.
• 장점: 높은 에너지 밀도와 우수한 열 분산으로 방열 성능이 뛰어납니다. 고출력 배터리 팩에 적합하며, 주로 전동 공구, 전기 자전거, 전기차에 사용됩니다.
• 사이즈 예시: 18650 (지름 18mm, 높이 65mm), 21700 (지름 21mm, 높이 70mm)

​

2. 각형 셀

• 특징: 직사각형의 단단한 금속 케이스에 담겨 있어 모양과 크기 변경이 가능하여 맞춤형 설계에 용이합니다.
• 장점: 고출력 특성으로, 전기차와 산업용 장비에 사용되며, 케이스가 튼튼하여 외부 충격에 강합니다.
• 주요 용도: 산업용 장비, 전기차, 에너지 저장 시스템(ESS) 등

​

3. 파우치형 셀

• 특징: 얇고 유연한 파우치 형태로, 다양한 모양과 크기로 설계할 수 있습니다.
• 장점: 가장 가벼운 셀 유형으로 공간 활용도가 높고, 에너지 밀도가 높아 소형화된 장비에 적합합니다.
• 주요 용도: 스마트 기기, 드론, 전기 자전거, 소형 ESS

---

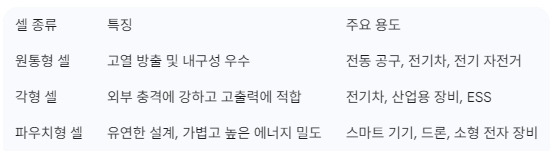

페이지 2: 셀 형태별 장점 비교 및 선택 가이드

​

​

셀 선택 가이드

​

• 출력과 방열 성능이 중요하다면 원통형 셀을 선택하세요.
• 고출력과 충격 내구성이 필요하다면 각형 셀을 선택하세요.
• 공간 활용과 경량화가 핵심이라면 파우치형 셀을 선택하세요.

---

페이지 3: BMS(Battery Management System)의 역할

1. BMS란 무엇인가?

BMS는 배터리의 안전과 수명 관리를 위해 필수적인 시스템입니다.

전압, 전류, 온도를 실시간으로 모니터링하고 제어하여 배터리를 안정적으로 관리합니다.

​

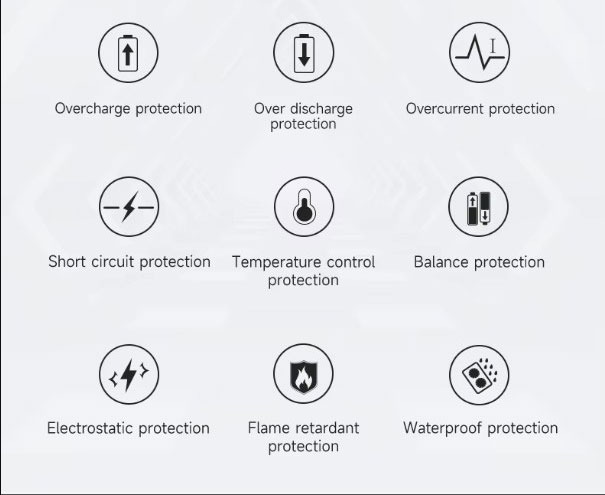

2. BMS의 주요 기능

• 과충전 및 과방전 방지: 셀 전압이 안전 범위를 벗어나지 않도록 제어하여 배터리 손상을 방지합니다.
• 셀 밸런싱: 여러 셀이 균일하게 충전 및 방전되도록 조절하여 배터리 팩의 효율을 극대화합니다.
• 온도 관리: 셀 온도를 감지하여 과열로 인한 발화나 폭발을 예방합니다.
• 전류 보호: 과전류나 단락이 발생하면 즉시 회로를 차단해 배터리와 장비를 보호합니다.

---

페이지 4: BMS의 필요성과 작동 원리

1. BMS의 필요성

인산철 배터리는 높은 안정성을 가졌지만, 셀 간의 전압 불균형이나 과충전 시 안전성이 저하될 수 있습니다.

BMS는 이러한 문제를 방지하고 배터리 수명을 연장하는 데 필수적입니다.

특히 고출력 산업용 장비, 전기차, ESS 등에서는 BMS 장착이 반드시 요구됩니다.

​

2. BMS의 작동 원리

• 전압 감지: BMS는 각 셀의 전압을 지속적으로 감지하여 안정적인 전압 범위를 유지합니다.
• 밸런싱 기능: 충전 중 셀 간 전압 차이가 발생하면 균등하게 전압을 맞추는 밸런싱을 수행합니다.
• 과열 방지 시스템: 온도가 설정된 임계치를 초과하면 충전을 중단하여 시스템을 보호합니다.



---

페이지 5: 기타 부품 - 배터리 단자와 보호 케이스

1. 배터리 단자

• 기능: 배터리 내부의 전류를 외부로 전달하여 장비에 전력을 공급하는 역할을 합니다. 단자는 배터리 팩과 장비의 원활한 연결을 위해 필수적입니다.
• 종류: 볼트형, 클립형, 빠른 연결 단자 등이 있으며, 각 장비의 전류 요구와 사용 환경에 따라 선택됩니다.

​

2. 보호 케이스

• 기능: 배터리를 외부 충격과 환경적인 요인(습기, 먼지)으로부터 보호하며, 특히 고온과 고습 환경에서도 배터리를 안전하게 유지합니다.
• 특징: 방수 및 방진이 중요한 산업 현장과 ESS 환경에서 보호 케이스가 필수적입니다. 금속 케이스와 플라스틱 케이스 등이 사용됩니다.

---
